Hoe installeer ik de buitenantenne correct?

Hoe installeer ik de buitenantenne correct?

16 Maart, 2021
|
Categorieën: Installatie

Om het meeste uit uw repeater te halen, is het cruciaal om buitenshuis het best mogelijke signaal te kunnen ontvangen. In feite is er niets "magisch" aan een GSM-versterker: hij kan "alleen" bestaande golven versterken en niet helemaal opnieuw creëren. Bovendien, hoe beter het ontvangen signaal, hoe beter de prestatie van uw gsm-versterker in uw kamer. Het is de buitenantenne van uw systeem die "eerst" komt en daarom moet een zorgvuldige installatie worden uitgevoerd. Er is niets ingewikkelds om te doen, u moet alleen op bepaalde parameters letten, die hieronder worden beschreven. Deze parameters een paar minuten lezen (ongeveer 3 minuten) zullen u veel tijd besparen tijdens de installatie!







1. Voer eerst een testinstallatie uit!

Dit is HET geheim van een succesvolle installatie: doe een testinstallatie! Dan is het tijd om de bevestigingspunten stevig vast te zetten en de kabels weg te werken.

Plaats uw antennes, maar bevestig ze toch tijdelijk, met de coaxkabels nog niet op hun definitieve locatie.

Verbind alle elementen en zet je repeater aan om te zien of alles normaal werkt. - Alles is in orde, er is geen feedback? Dan is de positie van de gsm-antennes ideaal. U kunt nu de repeater uitschakelen, vervolgens uw antennes stevig bevestigen en de kabels installeren. En dat was het! -

Er is feedback of het signaal niet correct wordt ontvangen - dan moet je een betere positie voor de antenne(s) zoeken. Met de testopstelling is het heel eenvoudig en snel om de positie te veranderen en de werking opnieuw te testen totdat je de juiste posities hebt gevonden. Dit is veel gemakkelijker dan het hele systeem weer uit elkaar te moeten halen...

2. Vind het beste signaal buitenshuis

Met uw mobiele telefoon is het mogelijk om het signaalniveau te meten: u kunt het staafdiagram op het scherm gebruiken of u kunt de exacte signaalwaarde aflezen, uitgedrukt in dBm. We geven de voorkeur aan deze tweede optie. Lees hier meer over op onze site.

Overigens: aangezien dit een negatieve schaal is, wordt het beste signaal gegeven door het kleinste getal, dat bijna nul dBm benadert. Bijvoorbeeld: -46 dBm is veel beter dan -102 dBm.

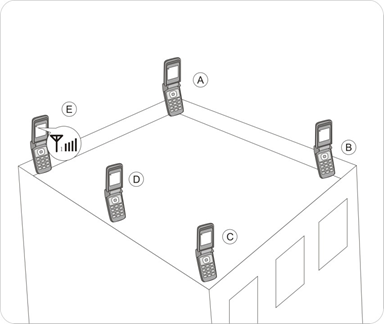

Test bijvoorbeeld verschillende locaties van A tot E zoals hieronder weergegeven en selecteer de beste: de locatie met het 5 bar-signaal (of de beste waarde in dBm) voor de installatie van de buitenantenne aanbiedingen.


U kunt ook apps gebruiken om het signaal op uw mobiele telefoon te testen   gebruik:

Voor iPhone: open de telefoon-app en typ de cijferreeks *3001#12345#* in plaats van een telefoonnummer in. Druk vervolgens op de groene belknop. U bevindt zich nu in het zogenaamde veld -Test-menu, waarin u in plaats van de ontvangende punten nu een getal ziet dat veel meer betekenis heeft.
voor Android: download de netmonitor app. Meet het signaaltype en de sterkte en bepaal met welke zendmast je verbonden bent.

3. Zoek nabijgelegen zendmasten

De buitenantenne moet worden uitgelijnd met de zendmasten. Dus we moeten hun locatie weten. Idealiter bevinden de zendmasten zich in een directe "gezichtslijn" zonder obstakels tussen hen en uw externe antenne.

Een richtantenne wordt over het algemeen gebruikt in landelijke gebieden. Zorg ervoor dat het signaal (golven) niet door dicht bos gaat en gebouwen of obstakels raakt. De zendmast  moet met dit type antenne "in zicht" zijn.

In stedelijke gebieden waar er meer en dichterbij gelegen zendmasten zijn, verdient een panelantenne van het type buitenantenne in het algemeen de voorkeur. Omdat de buitenantenne signalen over een groter gebied kan ontvangen, is deze gemakkelijker te richten, maar het is nog steeds belangrijk om het hoofdoppervlak op het sterkste ontvangen signaal te richten.

Er zijn twee manieren om de posities te achterhalen:

De Federale Netwerkagentschap van elk land heeft de posities van de zendmasten online gezet. Klik gewoon op de onderstaande link en voer het adres van de faciliteit in: de verschillende zendmasten in de buurt verschijnen op een leesbare kaart.

Zendmasten in Nederland vinden

4 Zorg voor een goede isolatie tussen de antennes

Vanwege de aard van een repeater is het doel hier om te voorkomen dat de antennes elkaar onderscheppen; anders werkt uw systeem niet goed of helemaal niet.

Een GSM repeater is een systeem dat ontvangt, versterkt en opnieuw uitzendt.
Elke antenne (zowel binnen als buiten) fungeert afwisselend als zender en ontvanger. Als de antennes te dicht bij elkaar staan, is het als feedback in een geluidssysteem: het geluid van de microfoon wordt versterkt, vervolgens naar de luidspreker gestuurd en het geluid wordt opgevangen door de microfoon, enzovoort. Het fluit luid en uiteindelijk vernietigt het de apparatuur!

Bij GSM-versterkers spreken we van zelfoscillatie in plaats van feedback, maar het is hetzelfde principe, met dezelfde gevolgen: fluiten en mogelijke vernietiging van de repeater.

Uw repeater heeft automatische instellingen waarmee u de versterking automatisch kunt aanpassen. Het is nog steeds mogelijk om de versterking handmatig te verzwakken, maar dat betekent dat de prestatie van uw repeater sterk wordt verminderd of zelfs tot nul wordt teruggebracht.

Neem het voorbeeld van feedback van een geluidssysteem: als het fluit, kun je het volume altijd lager zetten om het fluitsignaal te stoppen. Maar na een tijdje, als je het volume te veel lager zet ... is er helemaal geen geluid voor je publiek! De oplossing is daarom om de afstand tussen de microfoon en de luidsprekers te vergroten om het looping-fenomeen te voorkomen.

Hetzelfde geldt voor een GSM-repeater: de antennes moeten goed geïsoleerd zijn.

4.1 Principe van zelfoscillatie (de antennes doorlussen)

Wanneer uw antennes "verbinden", zal uw repeater niet langer correct kunnen functioneren. In het beste geval gaat het in de zelfbeschermingsmodus totdat het opnieuw wordt opgestart. In het ergste geval wordt de GSM-repeater echter vernietigd. Hier is de verklaring voor dit fenomeen dat zelfoscillatie wordt genoemd:

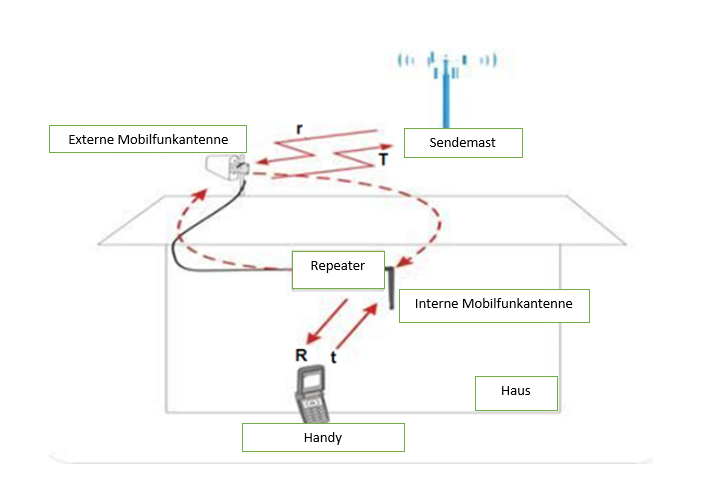

Zoals hierboven getoond, versterkt de repeater het downlinksignaal (r) van de zendmast en stuurt het naar de repeater. Vervolgens wordt het opnieuw versterkte signaal (R) naar de binnenantennes verzonden. Als de afstand tussen de twee antennes (buiten- en binnenantenne) onvoldoende is, wordt het versterkte signaal (R) ook naar de gsm gestuurd door de buitenantenne zoals aangegeven door de rode stippellijnen in de tekening. Hetzelfde geldt voor het signaal (t) van de uplink naar de relaisantenne: het versterkte signaal (T) wordt weer opgevangen door de binnenantenne.

Dit kan worden voorkomen door de volgende twee aanbevelingen afzonderlijk of cumulatief op te volgen: Dit staat bekend als antenne-isolatie.

4.2 Oplossingen voor afstandslussen

Verplaats uw antennes zo ver mogelijk uit elkaar. Een afstand van 10 meter tussen de antennes wordt algemeen beschouwd als voldoende bescherming tegen trillingen. Elke kit wordt geleverd met een coaxkabel van 10 meter, dus haal er het beste uit. Als u een langere lengte nodig heeft, kunt u die van ons allemaal vinden coaxkabels op deze pagina.

Soms heb je de hele lengte van de kabel gebruikt, maar de punt-tot-punt-afstand tussen de antennes kan slechts 3 of 4 m zijn (vanwege hoeken en randen, plafondval, enz.). Typisch, vooral in het geval van een installatie met meerdere binnenantennes, komt de natuurlijke oscillatie meestal van de binnenantenne die zich het dichtst bij de buitenantenne bevindt.

In dit type configuratie is het meer naar deze antenne dat we de aandacht willen trekken; De 2e oplossing hieronder (grondeffect; zie hieronder) kan worden gebruikt in combinatie met deze antenne om de natuurlijke oscillatie te stoppen.

Soms is de afstand goed, maar blijft de natuurlijke trilling bestaan. Controleer op de aanwezigheid van ramen, velux, luifels, houten panelen, roosters of enig ander oppervlak of opening die "doorlatend" is voor de golven en het signaal de kamer binnen laat komen; soms is er niet veel voor nodig. Hier komt de tweede oplossing voor trillingen om de hoek kijken: het massa-effect.

4.3 Oplossing van de lusvorming door massa-actie

Elk materiaal dat niet of slechts zwak doorlaatbaar is voor golven wordt "massa" genoemd. Typisch: metalen panelen (bv. Hangars), muren of plafonds van gewapend beton (met metaal erin), zeer dikke oude muren, een loden plaat, metalen roosters of roosters verbonden met de vloer ... bieden over het algemeen een goed massa-effect.

Het "grondeffect" is daarom de mogelijkheid om te profiteren van de aanwezigheid van bepaalde materialen die zich tussen de buitenantenne en de dichtstbijzijnde binnenantenne bevinden. Het idee is om uw antennes draadloos te scheiden, zodat de golven worden geblokkeerd of sterk worden verzwakt door een obstakel tussen uw antennes, of met andere woorden, zodat de isolatie tussen de antennes voldoende is om het fenomeen van zelfoscillatie te voorkomen.

4.4 Andere mogelijke oplossingen

De twee hierboven genoemde oplossingen (afstand en grondeffect) kunnen perfect gecombineerd worden om de best mogelijke isolatie van de antennes te bereiken en zo de zelfoscillatie te neutraliseren. Deze combinatie wordt zoveel mogelijk aanbevolen, afhankelijk van de mogelijkheden die de in te richten locatie biedt.

Een paar voorbeelden voor een beter begrip:

  • slechts 6 m afstand tussen de buiten- en binnenantennes, maar ook 2 dragende wanden tussen de gsm-antennes.
    In dat geval is zelfoscillatie zeer onwaarschijnlijk
  • antennes op dezelfde verdieping (buitenantenne direct boven een raam), maar 10 m uit elkaar, met 2 deuren ertussen: Zelfoscillatie is onwaarschijnlijk, maar nog steeds mogelijk vanwege de deuren (bijvoorbeeld als ze van hout zijn)

Pas op voor dakramen en andere dakramen: ze laten het signaal door en beschadigen de isolatie van uw antennes.

Extra tip: u kunt ook rekening houden met de richtingsgevoeligheid van de antennes en ervoor zorgen dat geen van de antennes zich in het bereik van de andere bevindt. Zie dit artikel voor meer informatie over richtingsgevoeligheid ... omdat de achterkant en zijkanten van de cellulaire antenne verstrooit ook restgolven (zelfs met een zeer directionele antenne!).

Houd hier rekening mee wanneer u tijdens uw tests verschillende mogelijke locaties probeert, deze parameter helpt u daarbij.

5. Monteer de antenne en lijn deze correct uit.

Afhankelijk van het type buitenantenne, die met uw set wordt meegestuurd, zijn hier een paar punten om op te merken. Niets heel ingewikkelds, maar "een kleine tekening is beter dan een lange toespraak ...". :

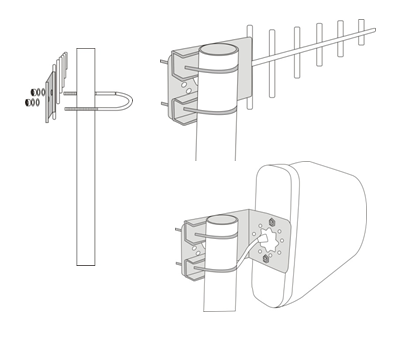

5. 1 Installatie en bevestigingen

Zeer eenvoudig omdat de montageplaat en de schroeven bij uw mobiele antenne worden geleverd. Het enige wat je nodig hebt is een moersleutel (of universele klem).

5.2 Richting geven

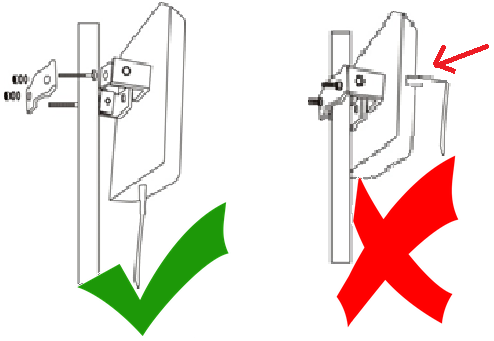

Zorg er altijd voor dat de antennedraad van onderaf naar buiten komt. (zoals op de tekening). of hoger. Gaat het draadje van de antenne naar links of rechts naar buiten, dan is je antenne niet meer gepolariseerd en pikt hij het signaal niet meer goed op.

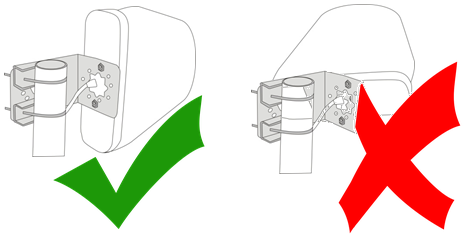

Voor de richtantenne moeten de flanken worden gepositioneerd zoals hierboven.

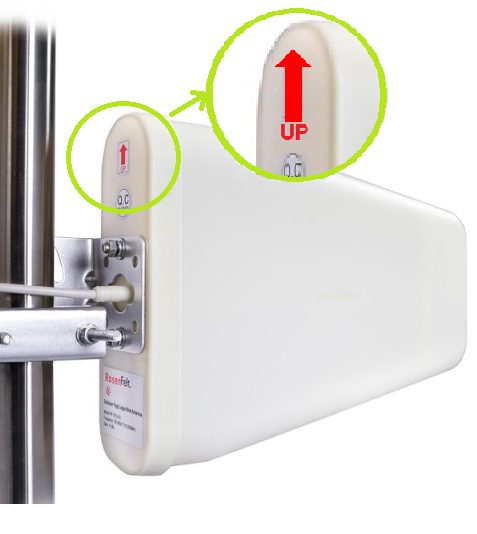

Let op de richtantenne ( Yagi Logarithm of Yagi Super Logarithm) de richting van de rode pijl op de achterkant van de antenne voor een correcte condensafvoer: De rode pijl moet naar boven wijzen, zoals weergegeven in de onderstaande tekening:



5. 3 Uitlijning met de zendmast

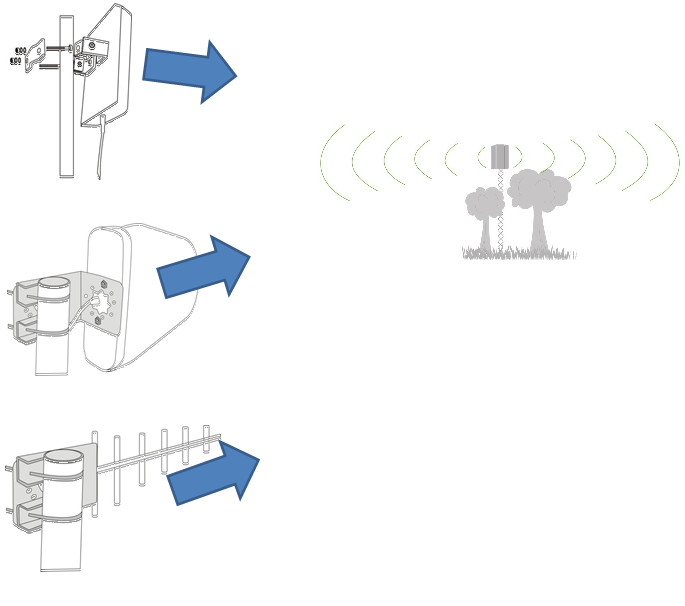

Zie de onderstaande afbeelding: Het grote plastic oppervlak van het panelantenne is het "uitwisselingsoppervlak" van de antenne: waar de golven doorheen gaan. Dit gebied moet in de richting van de nabijgelegen zendmast worden geplaatst, in de richting die het sterkste signaal zal brengen. Met richtantennes (Yagi)  de punt van de "pijl" geeft de richting aan waarin deze moet wijzen.

5.4 Pas op voor obstakels

Dit is vooral belangrijk voor Yagi-Richtantennes. De punt van uw buitenantenne moet in de richting van de zendmast wijzen ... idealiter moet de zendmast "in zicht" zijn!

U ziet het misschien niet per se met het blote oog (vooral als het kilometers ver weg is ... maar u moet ervoor zorgen dat er geen obstakels zijn tussen uw buitenantenne en de zendmast: geen bos, geen berg en nog minder een gebouw of een andere constructie.

Stel je voor dat je een laserstraal richt: kan de zendmast worden bereikt vanaf waar ik ben? Met andere woorden: is mijn richtantenne goed uitgelijnd met de mast, in een rechte lijn en zonder obstakels?

- Dan heb je alles goed gedaan: je richtantenne staat op de goede plek en moet het best mogelijke signaal opvangen voor je GSM repeater.

- Zo niet ... dan kan het signaal van een Yagi richtantenne niet correct worden ontvangen. De oplossing is ofwel om een andere vrije ruimte tussen u en de richtantenne te vinden, of om een ander type antenne te overwegen dat minder richtingsgevoelig is..

5.5 Kenmerken van panelantennes

Met platte antennes (panelantennes ) Zoals we hierboven hebben gezien, moet het ontvangende oppervlak worden uitgelijnd met de zendmasten. Oriëntatie is minder kritisch dan een directionele antenne, maar positioneer deze panelantenne altijd wijzend naar het sterkst mogelijke signaal.

Als u niet zeker weet waar het sterkste signaal vandaan komt, ga dan verder met de opeenvolgende tests door de antennesteun te draaien (rond zijn montage-as): richt iets meer naar het oosten, dan iets meer naar het westen ... tot die sterkste signaal verschijnt op uw repeater.

Dit zou de installatie van uw buitenantenne soepel moeten laten verlopen.

Ieder antennetype (omnidirectionele, semi-omni-directionele of directionele of ultra-directionele antenne) heeft zo zijn voor- en nadelen, het is soms lastig om je weg te vinden en de juiste keuze te maken. We bieden verschillende soorten antennes aan, zodat onze repeaters optimaal functioneren en precies reageren op de beperkingen van uw locatie: zo kunnen we op elk individueel geval reageren. Vraag het ons, ons team kan je helpen!
